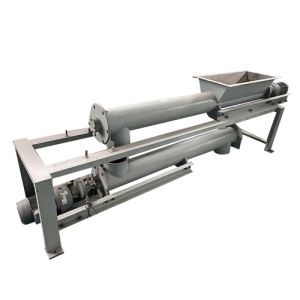

螺旋计量秤的安装调试说明

　　一、螺旋计量秤支架和传感器拆装说明：

　　将螺旋称重给料机固定安装之后，将出料口上方的门型支架两侧的挡板去掉，将悬吊称重传感器的吊环处的绳子解开，然后将螺旋称重给料机出料口处的固定角铁拆除掉。（拆除时请将螺旋机支撑平行）注意：在搞电焊时请将称重传感器与螺旋称重给料机脱离开，否则会将传感器损坏。

　　二、螺旋称重给料机操作箱接线说明：

　　1.将进料口处的连接线拆掉，按线号接入操作箱内的接线端子。

　　2.操作箱电源：三相四线AC380V和零线

　　三、螺旋计量秤操作箱使用说明：

　　1.螺旋称重给料机操作箱面板说明:

　　操作箱上面的显示屏为操作仪表。清皮，校秤，设定流量等。

　　指示灯为：

　　本地运行指示灯，远程运行指示灯，直流24伏电源指示灯。

　　操作按钮：

　　本地/远程操作按钮：

　　将按钮拨到本地，操作箱上面的启动，停止按钮起作用;

　　将按钮拨到远程，需要将外部接触器常开点（不带电的干接点）接入操作箱端子排的109和111上面通过外部接触器吸合断开控制螺旋计量秤计量启停。

　　启动按钮：

　　将本地远程按钮拨到本地，通过此按钮控制螺旋称重给料机计量开启停止按钮将本地远程按钮拨到本地，通过此按钮控制螺旋称重给料机计量停止。

　　2.上电之后注意事项：

　　螺旋称重给料机上电之后观察操作箱称重仪表是否亮。如果正常，按向下箭头按键翻到采样码界面，观察采样码是否有数值变化，然后按向下箭头翻到速度脉冲界面，按操作箱上面的启动按钮让电机旋转，观察是否有数值变化。

　　四、流量设定：

　　螺旋计量秤上电之后，初始界面显示实时流量和累计流量，在初始界面按《目标》按键能够设定流量，设定之后按《P1》按键保存，螺旋称重给料机能够根据设定的流量自动调整电机的速度，达到设定的流量。
